安裝方法

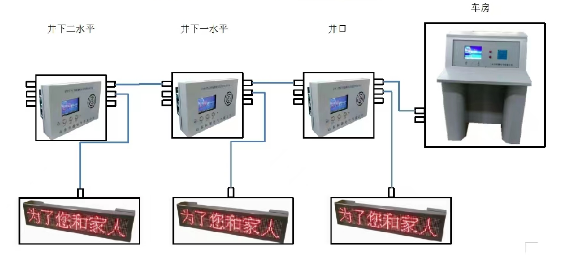

該裝置只需一根五芯帶屏蔽電纜即可聯機使用，如果現場電網干擾嚴重，通訊距離遠時，應選用專用CAN通訊電纜·其中兩根用做AC127的電源線，接J4端子的127V、OV;另外兩根為通信線，接J4端子的CANH和CANL (CANH只能與下一臺的CANH相連，CANL只能與下一臺的CANL相連)。一定要注意接線正確，接線完成后，一定要壓緊防爆控制箱蓋板。

使用注意事項

1該產品為隔爆兼本安型設計，下井使用前應進行常規防爆檢查，檢查合格后方可使用;電路板本安參數不得隨意變更;

2對外連接時應特別注意“本安電路”與“非本安電路”正確使用;

3一方按下對講按鈕對講時，其他各方接聽，等對方講完松開對講按鈕時，另一方方可按下對講

按鈕回話，各位置不應同時按下對講按鈕對講，對講時不要使用打點功能;

4在車輛運轉過程中，不應使用對講功能，以免影響正常工作。

5接線時要把電源線與信號線作明確區分，防止燒壞信號線。

6要用材質相同的線纜作通訊線，帶屏蔽的雙絞線效果好;CAN專用通訊電纜效果好。

7整個通訊線纜的首尾處的信號裝置加短接環。其它位置不能加短接環

8 通訊線纜不能與高壓電纜平行布線，盡量遠離高壓電纜布線。

9通訊線纜轉接處，壓線端子，接頭應避免銹蝕，減少接觸電阻。

10 將機殼用不小于6平方mm的銅導線與接地網連接。
